Sikre automatiske dører

Sikkerheten i den riktige døren

For å finne den dørtypen som på best mulig måte oppfyller de kravene eieren og brukeren stiller, anbefales det at man tidlig ikke bare tenker på estetikken men også andre vikrige aspekter. Spesielt personvern må gis høy prioritet. Bruk følgende stikkord som en sjekkliste under planleggingen.

Hvor monteres døren?

  • Bygningstype (togstasjon, legekontor)
  • Dørens størrelse
  • Dørens vekst
  • Plassforhold
  • Fritt rom
  • Ute- eller innerom

Hvordan benyttes døren?

  • Gjennomgangsflyt
  • Brukshyppighet
  • Rush Hours (de tidsperiodene med økte toppfrekvenser)
  • Åpne- og lukketider
  • Gjenstander som skal transporteres

Hvem benytter døren?

  • Opplært personal
  • Publikumsbesøk
  • Barn
  • Personer med begrenset bevegelighet (eldre, bevegelseshemmede)

Hvilke krav stilles til døren?

  • Fluktvei
  • Brannvern
  • Innbruddsforebyggende
  • Vanntett
  • Hermetisk tettet (renrom)
  • Lyddemping

Hvor raskt skal døren bevege seg?

  • Den maksimale energien beregnes som følger:
    • Skyvedører       E=(m*v2) /2
    • Slagdører    E=(J*ω2) /2

Den dynamiske kraften må begrenses slik at skader kan utelukkes.

  • Berøringsfri sensorikk
  • Redusert hastighet
  • Formbare klemmesteder

EUs maskindirektiv påkrever at risiko må unngås og derfor fjernes, det må foretas tiltak mot farer og brukerne må informeres angående restrisiko. Vi anbefaler at du alltid gjennomfører en risikoanalyse før et automatisk døranlegg tas i bruk.


Oversikt over de viktigste farestedene

Skyvedører

Hovedavslutningskant

Hovedavslutningskant



Tilleggsavslutningskant

Tilleggsavslutningskant_97_240_58



Løsninger for hovedavslutningskant

Liten risiko, lavenergi

  • Energi Emax = 1.6 Joule (E = mv2 / 2 )
  • Statisk kraft Fmax = 67 N

Risiko middels
hauptschliesskante-loesung-mittel_98_240_63
Bevegelsesmelder og lysporter, dynamisk kraftbegrensning



Høy risiko, offentlig
hauptschliesskante-loesung-hoch_99_240_43
Bevegelsesmelder og overvåkede sensorer for registrering av tilstedeværelse på begge sider



Løsning for tilleggsavslutningskant

Sikkerhetsavstander

nebenschliesskante-loesung-1-abstand_100_240_41



Beskyttelsesfløy

nebenschliesskante-loesung-1-schutzfluegel_101_240_37



Overvåket tilstedeværenhetssensor

nebenschliesskante-loesung-1-anwesenheitsmelder_102_240_38



Kraftbegrensning

nebenschliesskante-loesung-2_103_240_54

Statisk kraft F < 150 N
Dynamisk kraft iht. DIN 18650-1 5.7.3
eller

  • Statisk kraft Fmax = 67 N
  • Energi Emax = 1.6 Joule (E = mv2 / 2 )

Slagdører

Hoved- og tilleggsavslutningskant

drehfluegeltueren-gefahrenstellen_104_240_113



Løsninger hovedavslutningskant

Bruk av sensorlister

drehfluegeltueren-hauptschliesskante_105_240_93

Opplært personal, som kjenner farene
(ikke offentlig område)



Løsninger tilleggsavslutningskant

Kraftbegrensning
(Lavenergi Emax = 1.6J; statisk kraft Fmax = 67N)

drehfluegeltueren-nebenschliesskante-kraftbegrenzung_106_240_64



Sikkerhetslister

drehfluegeltueren-nebenschliesskante-sicherheitsleisten_107_240_96

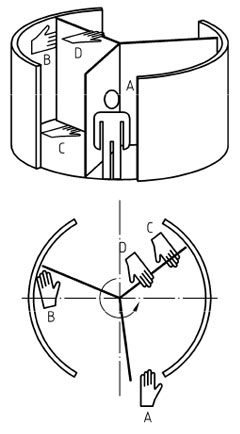

Karusselldører

A  Hoveravslutningskant/Motavslutningskant

  • Klemming av hode, kropp, hånd, arm, fot, bein
  • Skjæring av hånd, arm, fot, bein



B  Hovedavslutningskant/Innevegg

  • Klemming av hånd og fot
  • Skjæring av hånd og fot, ved profiler som peker utover



C  Tilleggsavslutningskant/Gulv

  • Klemming av hånd og fot
  • Skjæring av hånd, alt etter gulvets egenskaper
  • Støt på kroppen ved dørfløyene



D  Tilleggsavslutningskant/Tak

  • Klemming av hånd
  • Skjæring av hånd, alt etter takets egenskaper

karusseltueren-gefahrenstellen_108_240_434
